【BGP入門】VRFとは？

はじめに

こんにちは。ネットワークエンジニアの「だいまる」です。

今回はBGPシリーズとして、1つのルータ上で複数のルーティングインスタンスを構築する「VRF（Virtual Routing and Forwarding）」についてまとめたいと思います。

シスコ技術者認定教科書 CCNP Enterprise 完全合格テキスト&問題集 [対応試験]コンセントレーション試験 ENARSI(300-410)

〜CCNPの新試験に対応! 効率よく基礎力をつけるテキスト+充実の問題集=1冊で合格〜

Amazonで見る 楽天で見る Yahoo!ショッピングで見る

VRF（Virtual Routing and Forwarding）

VRFとは？

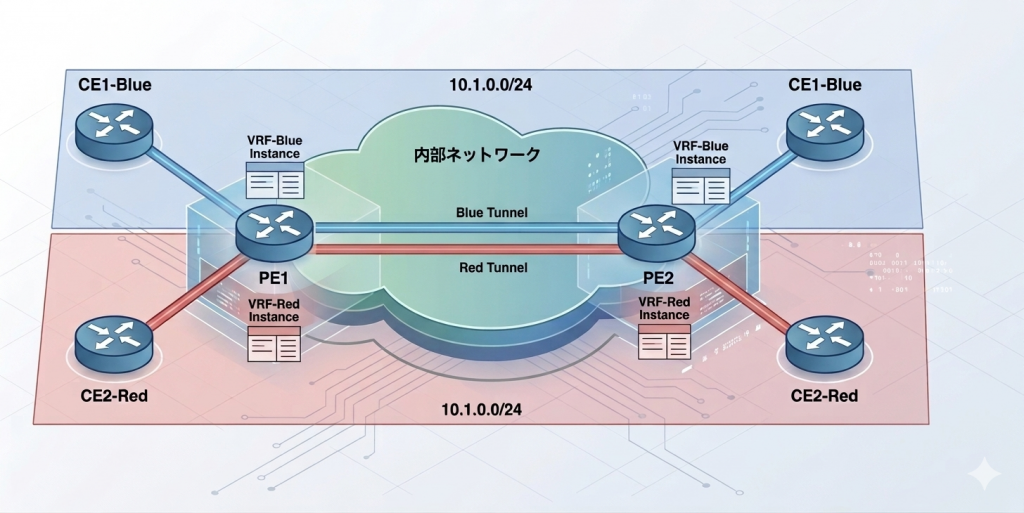

VRF（Virtual Routing and Forwarding）とは、同じルータ上で複数の異なるルーティングドメインを構築することができる機能です。

この機能のポイントは、同じIPアドレスを利用していた場合でも、同じ物理ネットワーク上で運用できる点です。

仕組みについては、次の記事で説明しています。

利用ケースとしては、複数のお客さん向けにネットワークを提供している場合や提供サービスごとにネットワークを分割している場合が考えられます。

内部ネットワークでの利用がほとんどですね！

個人的なイメージとして、通信キャリアや規模が大きいコンテンツ事業者はこの機能を利用しているイメージですが、小規模ネットワークでは利用されていることはないかもしれません。

定義方法（Cisco IOS）

早速、Cisco IOSを利用した場合での定義方法について、まとめていきます。

Router(config)#ip vrf <VRF名>
Router(config-vrf)#rd <AS番号>:<RD値>

ここで出てくる「RD」は次の記事でまとめる予定です！

次に設定前後での動作を確認してみましょう。

Router1#show run | sec vrf
Router1#show vrf brief

この状態では特に何も出てこないことがわかります。

次に先ほど「VRF定義」で説明した通りに設定してみると・・・

Router1#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router1(config)#ip vrf Daimaru
Router1(config-vrf)#rd 100:100

設定後の状態を再度確認してみると・・・

Router1#show run | sec vrf
ip vrf Daimaru
 rd 100:100
Router1#show vrf brief
  Name                             Default RD            Protocols   Interfaces
  Daimaru                          100:100               ipv4

新規にVRFが作成され、showコマンドにも出力されるようになりました

インターネットルーティング入門 第3版

〜図解でわかる経路制御の仕組み!〜

Amazonで見る 楽天で見る

最後に

今回は、BGPやMPLSで利用されることが多いVRF（Virtual Routing and Forwarding）について、まとめてみました。
